床身上最大回转直径

mm

Φ560

最大切削长度

mm

500

最大切削直径

mm

盘类Φ400轴类Φ350

滑板上最大回转直径

mm

Φ350

主轴端部型式及代号

A2-6

前端锥孔1:20

主轴孔直径

mm

Φ65

最大通过棒料直径

mm

Φ50

中空卡盘可用

单主轴

主轴箱

主轴转速范围

r/min/Nm

50～3500

超同步

主电机

输出功率

30分钟/连续

kW

11

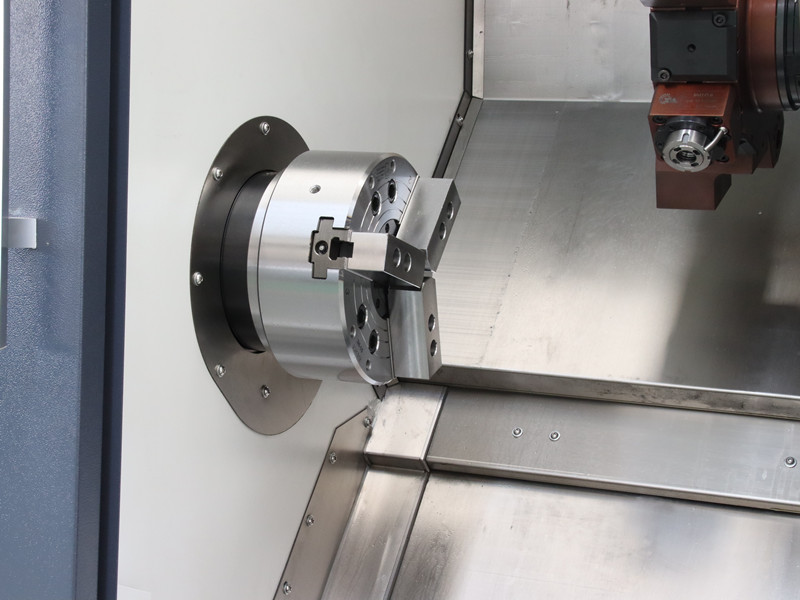

标准卡盘

卡盘直径

inch

8²

X轴快移速度

m/min

30

滚动导轨

Z轴快移速度

m/min

30

滚动导轨

X轴行程

mm

210

Z轴行程

mm

560

尾座行程

mm

450

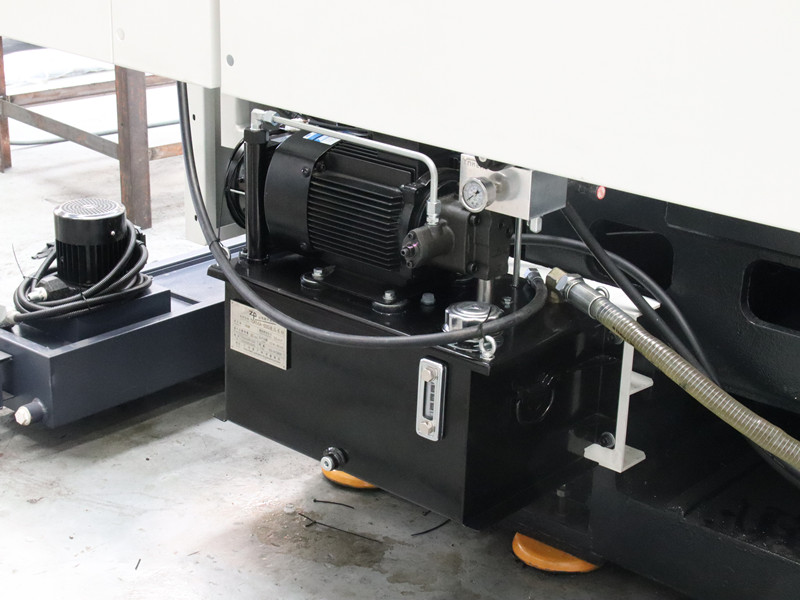

油缸驱动线轨（选配伺服驱动）

尾座主轴锥孔锥度

莫氏

莫5

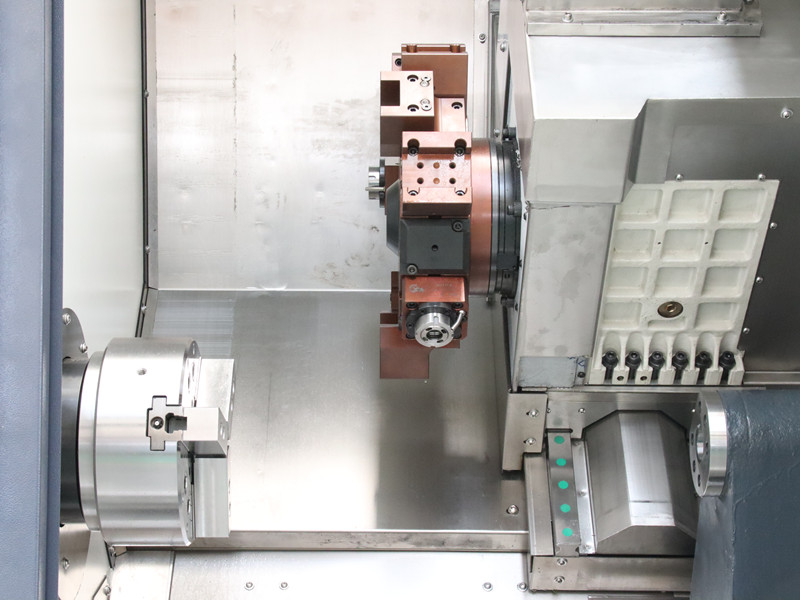

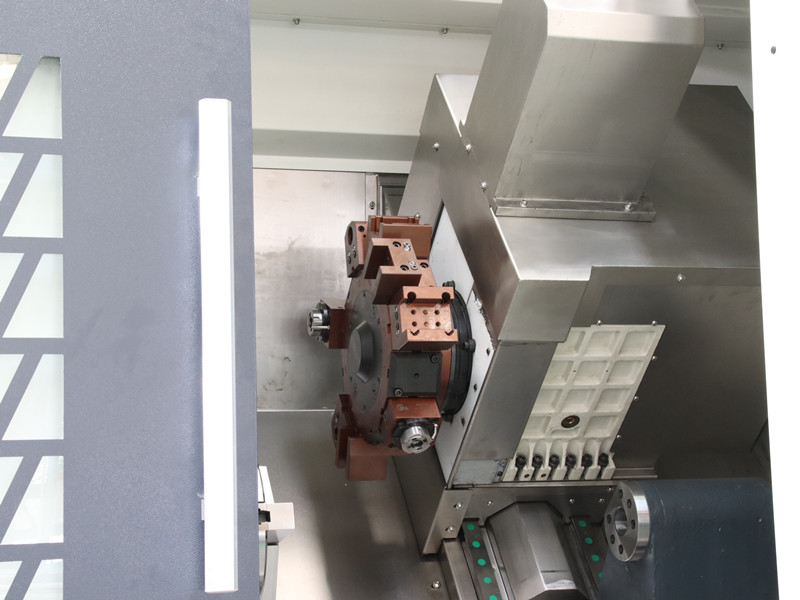

标准刀架形式

卧式8工位

刀具尺寸

外圆刀

mm

25×25

镗刀杆直径

mm

Ф40/Ф32/Ф25/Ф20

刀盘可否就近选刀

是

机床重量

总重

kg

4000

最大承重

盘 类 件

kg

200(含卡盘等机床附件)

轴 类 件

kg

500(含卡盘等机床附件)

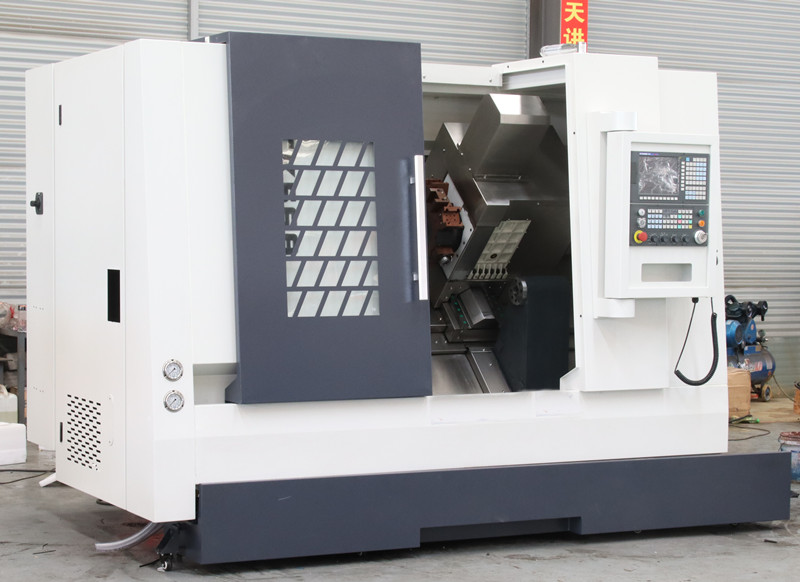

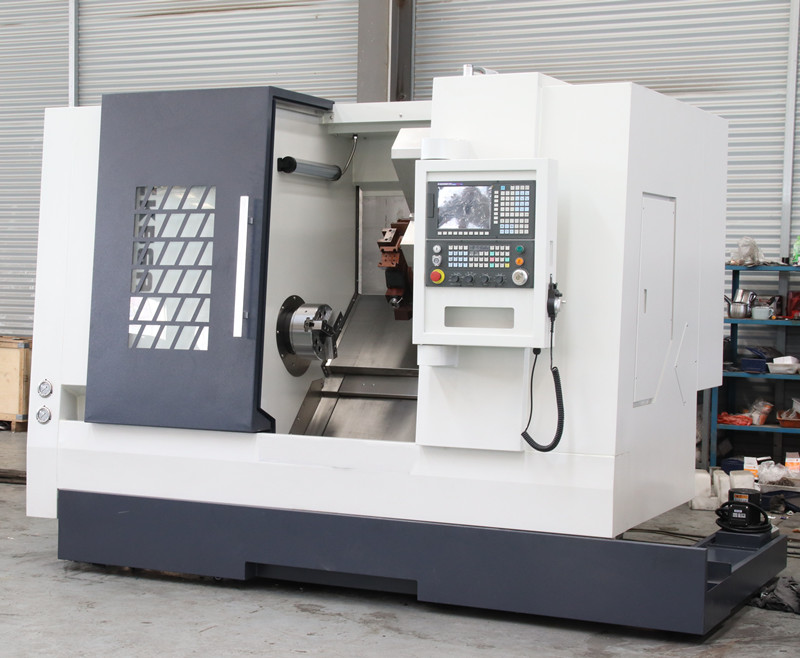

机床外型

长×宽×高

mm

2750×2000×1900

不含排屑器
